概述：

武汉中兴测控工程有限公司研制的WGS-L030激光多普勒测速仪  是采用高精度激光多普勒速度传感器对在线、高温、高速运动物体的速度和长度进行测量的测量仪器，用于测量轧机热轧带钢的速度和长度。

WGS  -L030激光多普勒 测速仪 主要由硬件系统和软件系统两部分组成。硬件系统包括一组用于测量热轧带钢相对运行速度的激光多普勒速度传感器和 传感器。传感器 运算单元根据激光多普勒速度传感器 的测量数据计算出经过传感器的钢板长度，并传输到上位系统。上位系统中的软件根据运算 单元的数据计算出热轧带钢的速度和长度  ，并显示相关数据和变化 曲线。 根据 软件系统设定的 偏差阈值 或手动设定的偏差阈值发出报警，硬件设备安装在现场测量带钢上方的环形框架或L型框架上。软件系统主要用于对硬件系统采集的带钢测量数据进行分析处理， 并将软件分析后的热轧带钢的速度、长度数据显示  在显示面板上，并向硬件系统发出控制、报警指令。

系统测量原理：

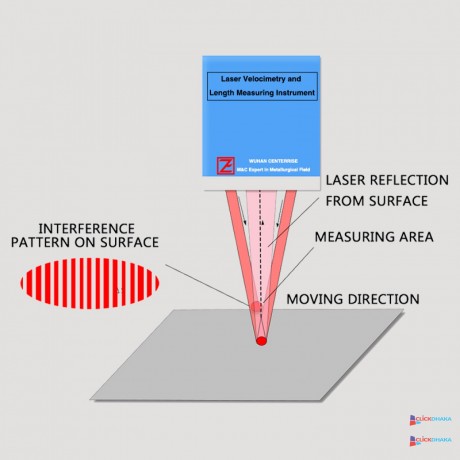

 激光多普勒测速仪的工作原理如下图所示。测速传感器是利用激光多普勒效应测量流体或固体运动速度的仪器，通常 由激光器、入射光学单元、接收光学单元、多普勒信号和数据处理器五部分组成 。激光多普勒测速传感器测量的主要优点是非接触测量、线性特性、空间分辨率高 、动态响应快。激光多普勒 测速 传感器采用现代光电子学和微处理器技术的LDV体制，可以比较方便地实现  二维、三维的流体 或固体的测量。激光探头的示踪粒子是利用运动粒子散射光的多普勒频移来获取速度信息， 由于是 激光测量，多普勒频率与速度呈线性关系，与温度 、 压力 无关 ，是目前世界上 测速精度最高的仪器。

系统组成方案：

激光测速测长仪定长切割方案采用如图所示的系统结构，实现一套激光多普勒 测速 测长系统。硬件系统的传感器采用 竖立在被测 板坯 一侧或上方的 一组激光多普勒 速度传感器，为垂直漫反射安装。硬件系统将采集的数据远程传输到上位系统。将测得的速度数据与测得的时间相结合，计算出被测板坯的长度  ，并对剪切进行校准。该方法可以 得到高精度、稳定的测量数据。

参数：

板坯宽度：≥100mm

板坯长度：>2000mm

板坯厚度：1～300mm

板坯速度：<10m/s

板坯温度：常温～1150℃

测量精度：±0.05%

分辨率：±0.05mm

重复精度：0.10mm

激光等级：2（IEC60825-1:2014）

防护等级：IP65

通讯方式：TCP/IP通讯

工作温度：0℃-50℃

方向：可正向和反向测量
